Data sheet

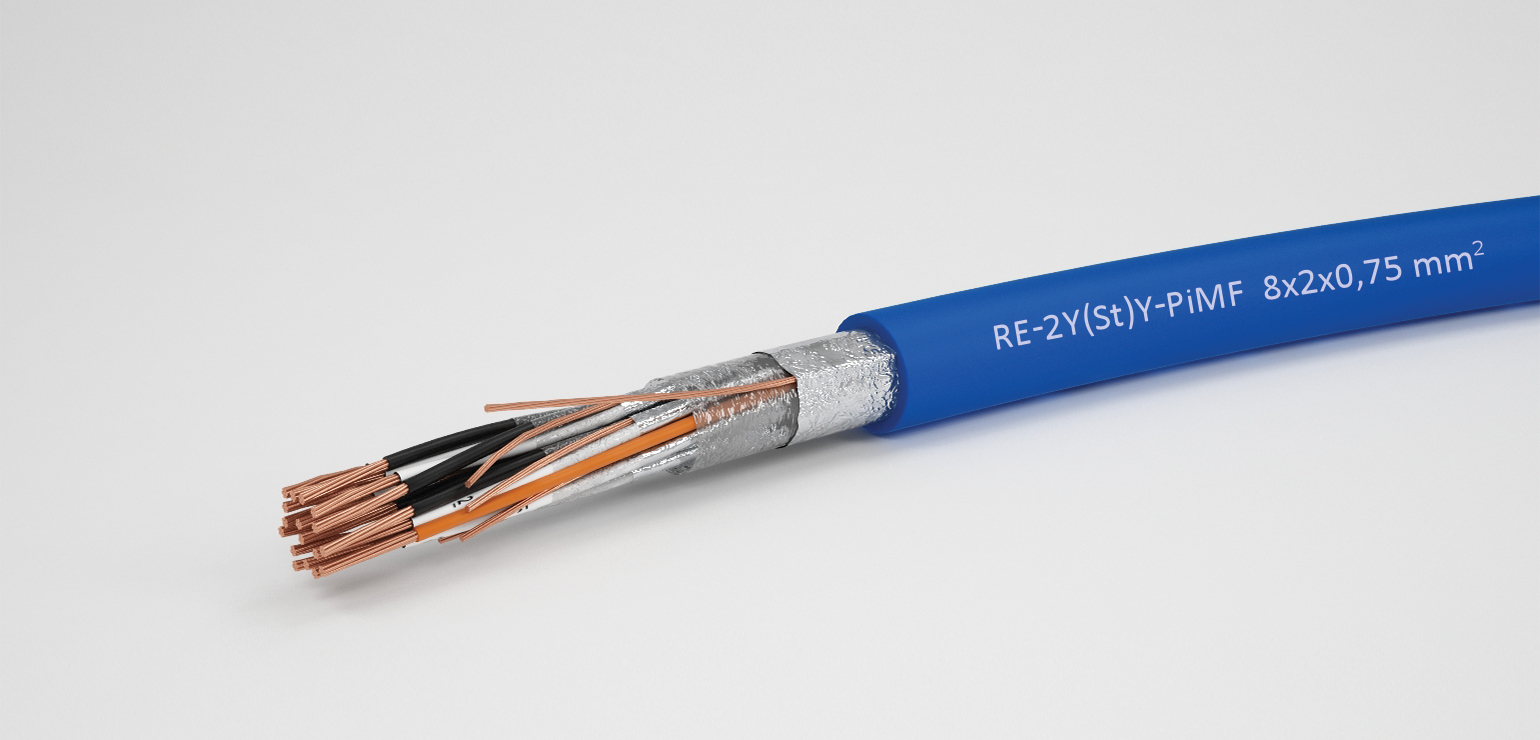

RE-2Y(St)Y-PiMF / -TiMF

Instrumentacijski kabel izoliran PE-om, sa zajedničkim i pojedinačnim zaslonom oko parica / trojki, oplašten PVC-om

Norme

EN 50288-7

VDE 819-7

Kodiranje

RE - računalni kabel (instrumentacijski)

2Y - PE-izolacija

(St) - zajednički elektrostatički zaslon

Y - PVC-plašt

PiMF - Al-folija oko parica (pairs in metal foil)

TiMF - Al-folija oko trojki (triplets in metal foil)

Izvedba RE-2Y(St)Yv-PiMF: s pojačanim PVC-plaštom

Izvedba RE-2X(St)Y-PiMF: izolacija s umreženim polietilenom

Granični temperaturni uvjeti:

pri polaganju i upotrebi sa savijanjem: -5 °C do +50 °C

fiksno ugrađeni (izvedba 2Y): -30 °C do +70 °C

fiksno ugrađeni (izvedba 2X): -30 °C do +90 °C

Nazivni napon:

300 V (kabel se ne upotrebljava za napajanje)

Ispitni napon:

žila - žila: 1,5 kV

žila - zaslon: 1,5 kV

Specifična električna otpornost izolacije:

min. 5 GΩ x km

Radni kapacitet:

(pri 1 kHz) maks. 120 pF/m

Induktivnost:

približno 0,75 mH/km

Minimalni unutranji polumjer savijanja:

7,5D (D = vanjski promjer kabela)

Samogasivost (Flame retardant):

prema IEC 60332-1 / EN 60332-1

1. Vodič:

bakreni goli vodič, višežični použeni, razreda 2 prema IEC 60228 / HRN HD 383 / VDE 0295

dodatni komunikacijski vodič manjeg presjeka (kod višežilnih kabela)

2. Izolacija:

izvedba 2Y - PE-smjesa prema EN 50290-2-23; izvedba 2X - XLPE (umreženi polietilen) smjesa prema EN 50290-2-29

vodiči su uvijeni u parice (PiMF) ili trojke (TiMF), použene u slojevima

3. Elektrostatički zaslon:

Oko svake parice/trojke: aluminij-laminirana poliesterska traka i bakreni kontaktni višežični vodič nazivnog presjeka 0,5 mm² (7 x 0,3 mm) ili puni vodič 0,6 mm

4. Separator:

prozirna plastična folija (oko svake parice/trojke i oko svih vodiča, ispod zaslona)

5. Elektrostatički zaslon:

Zajednički: aluminij-laminirana poliesterska traka i bakreni kontaktni višežični vodič nazivnog presjeka 0,5 mm² (7 x 0,3 mm) ili puni vodič 0,6 mm

6. Plašt:

prema EN 50290-2-22: izvedba 2Y - PVC-smjesa; izvedba 2X - PVC-smjesa za 90 °C

boja plašta: plava (RAL 5015) ili crna

Označavanje vodiča bojom:

a-žila crna

b-žila bijela s crnim brojevima 1|1, 2|2,..

samo kod trojki: c-žila crvena

alternativni način označavanja parica/trojki: numerirana traka (1, 2,..) ispod separatorske folije parice/trojke

dodatni komunikacijski vodič je narančaste boje izolacije (kod višežilnih kabela)

Kabel sa zaslonom koji štiti od elektromagnetskih impulsa, za pouzdan i brz (do 200 kB/s) prijenos analognih i digitalnih signala, pogodan za fiksne i pomične instalacije u sustavima procesne kontrole i obrade podataka, najčešće u kemijskim i petrokemijskim industrijskim postrojenjima i elektranama. Niske vrijednosti gušenja signala i niski radni kapacitet omogućuju prijenos signala na veliku udaljenost. Zaslon oko svake parice/trojke osigurava visoko prigušenje preslušavanja. Postavlja se u suhim i vlažnim prostorijama, može se postavljati i vani, na zraku ili u zemlju. Nije predviđen za napajanje.

Uredba o građevnim proizvodima:

Kabel nije namijenjen za stalnu ugradnju u prostorijama u kojima borave ljudi, stoga nije obuhvaćen CPR uredbom.
