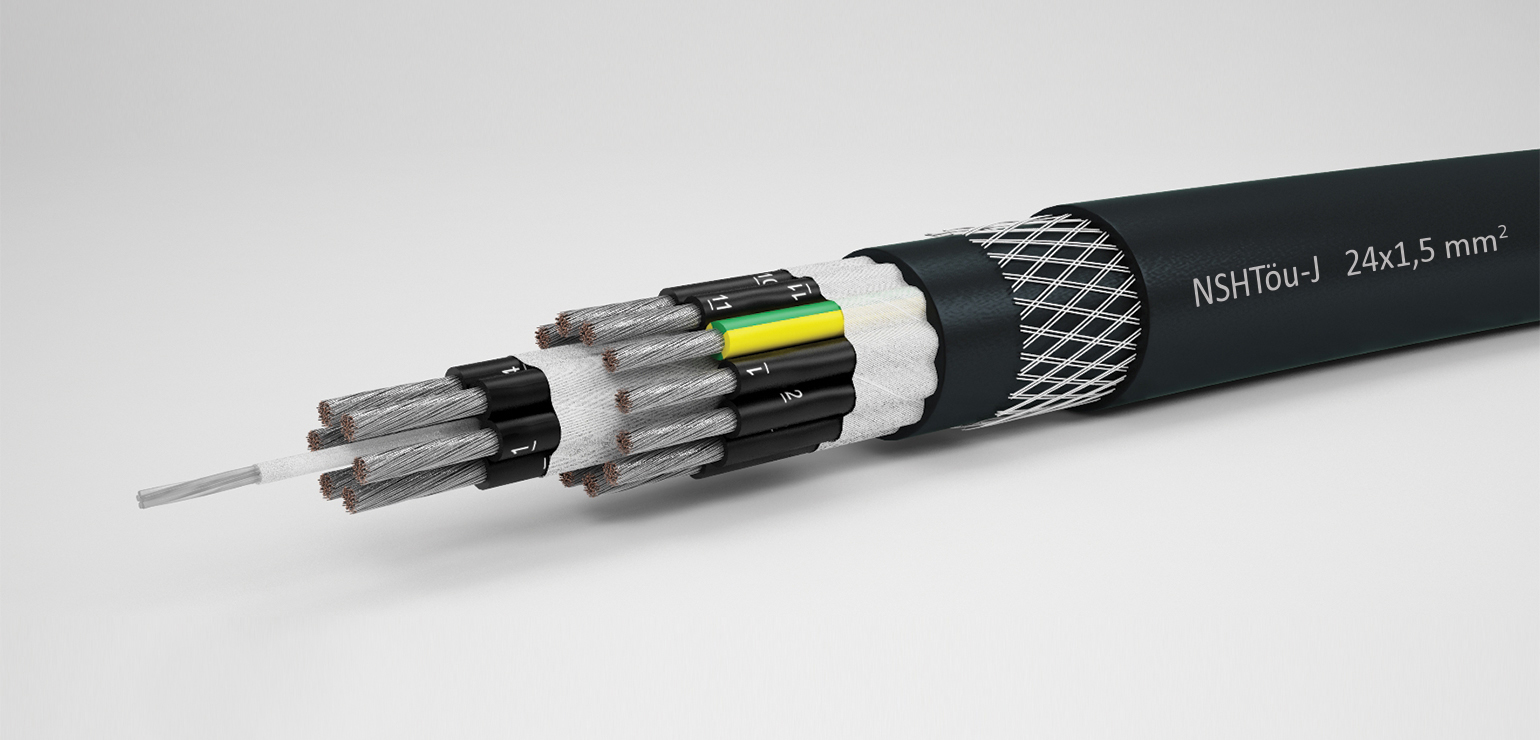

NSHTöu

Gumom izoliran fleksibilni kabel za kranove, za jača mehanička opterećenja

Proizvodi
Kabeli za kranove

Kabeli za kranove

Data sheet

NSHTöu

Gumom izoliran fleksibilni kabel za kranove, za jača mehanička opterećenja

Norme

VDE 0250 dio 814

Kodiranje

N - u skladu s VDE standardom

SH - kabel za napajanje za teža mehanička opterećenja

T - tekstilni oplet za sprečavanje torzije

ö - plašt otporan na ulja

u - plašt otporan na višu temperaturu

Granični temperaturni uvjeti:

pri upotrebi sa savijanjem: -25 °C do +60 °C

fiksno ugrađeni: -40 °C do +80 °C

kod kratkog spoja maksimalno 5 s: do 200 °C

Nazivni napon:

Uₒ/U = 0,6/1 kV

Ispitni napon:

2,5 kV

Maksimalni radni napon:

u AC instalacijama: Uₒ /U = 0,7/1,2 kV

u DC instalacijama: Uₒ /U = 0,9/1,8 kV

Specifična električna otpornost izolacije:

min. 10 MΩ x km

Maksimalna sila naprezanja:

statička: 15 N/mm²

dinamička: 30 N/mm²

Brzina pokretne vrpce:

do 120 m/min

Minimalni unutranji polumjer savijanja:

pogledajte detalje u Podatkovnom listu kabela

Ostala svojstva:

Otpornost na ulje, vlagu, vodu, UV-zračenje, ozon, otapala, masti, kiseline, lužine, benzin, vremenske uvjete.

Samogasivost (Flame retardant):

prema IEC 60332-1 / EN 60332-1

1. Vodič:

bakreni pokositreni vodič, finožični použeni, razreda 5 prema IEC 60228 / HRN HD 383 / VDE 0295

2. Izolacija:

gumena mješavina na temelju etilen-propilena (EPM, prije: EPR), tj. 3GI3 ili GI1 prema VDE 0207 dio 20

žile koncentrično použene u slojevima

sa zaštitnim žuto-zelenim vodičem

3. Nosivi element:

centralni - u sredini kabela može biti i izolirana čelična, ili jutena suspenzijska žila, za sprečavanje istezanja kabela

4. Separator:

slojevi žila mogu biti omotani trakom

5. Unutarnji plašt:

gumena mješavina na temelju polikloroprena (CR), tj. 5GM3 prema VDE 0207 dio 21

6. Zaštita:

tekstilni oplet ugrađen u unutarnji ili vanjski plašt, služi za sprečavanje torzije kabela

7. Plašt:

gumena mješavina na temelju polikloroprena (CR) (= Neopren), tj. 5GM2 ili 5GM3 prema VDE 0207 dio 21

boja plašta: crna

Označavanje vodiča bojom:

prema HRN HD 308 S2 / VDE 0293-308

Boje vodiča prema standardu

Neoprenom izoliran robusni kabel koji se koristi za napajanje i kao signalni kabel u teškim uvjetima rada, gdje je potrebno kontinuirano pomicanje kabela pod velikim mehaničkim opterećenjem, u različitim vremenskim i kemijskim uvjetima. Posebno za primjenu s učestalim namatanjem i odmatanjem s istovremenim vučnim i torzijskim opterećenjima. Moguća je unutarnja i vanjska primjena, kabel je otporan na ulja, vlagu, vodu, UV-zračenje, hladnoću, ozon, otapala, masti, kiseline, lužine, benzin, itd. Koristi se za mehanizaciju u građevinarstvu, rudarstvu, industriji i željeznici, kod transporta, u dizalicama i kranovima.

Uredba o građevnim proizvodima:

Kabel nije namijenjen za stalnu ugradnju u prostorijama u kojima borave ljudi, stoga nije obuhvaćen CPR uredbom.
