Data sheet

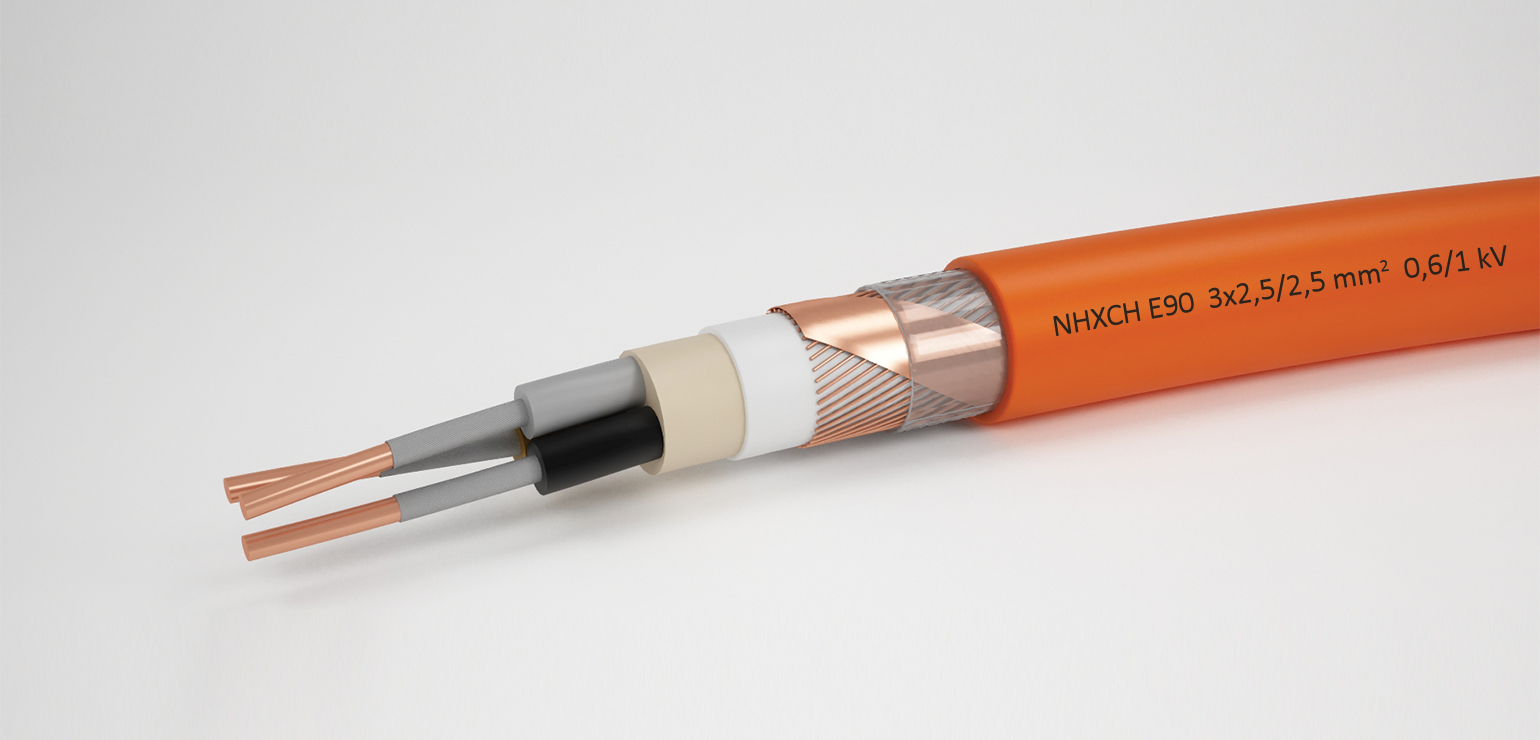

NHXCH FE180/E90

Bezhalogeni energetski i signalni 0,6/1 kV kabel, s koncentričnim zaštitnim Cu vodičem, poboljšanih svojstava za slučaj požara, s očuvanom električnom funkcionalnošću 90 minuta

Norme

VDE 0266

FE180: IEC 60331,

VDE 0472 dio 814

E90: DIN 4102 dio 12

Kodiranje

N - u skladu s VDE standardom

HX - izolacija od umreženog bezhalogenog materijala

C - koncentrični Cu vodič

H - bezhalogeni plašt

FE180 - očuvanje izolacijskih svojstava kabela u požaru 180 minuta

E90 - očuvanje električne funkcionalnosti sustava u požaru 90 minuta

Granični temperaturni uvjeti:

pri polaganju: -5 °C do +50 °C

fiksno ugrađeni: -15 °C do +90 °C

maksimalna radna temperatura: 90 °C

kod kratkog spoja maksimalno 5 s: do 250 °C

Nazivni napon:

Uₒ/U = 0,6/1 kV

Ispitni napon:

4 kV

Maksimalna sila naprezanja:

50 N/mm²

Minimalni unutranji polumjer savijanja:

12D (D = vanjski promjer kabela)

Samogasivost (Flame retardant):

prema IEC 60332-1 / EN 60332-1

Bez širenja plamena u okomitom snopu kabela (No flame propagation):

prema IEC 60332-3 / EN 50266-1,-2 / VDE 0482-266-2-4

Bezhalogenost:

prema IEC 60754-1 / EN 50267 -1,-2-1 / VDE 0482-267 -1,-2-1

Nekorozivni plinovi izgaranja:

prema IEC 60754-2 / EN 50267-2-2 / VDE 0482-267-2-2

Niska gustoća dima:

prema IEC 61034-2 / EN 61034-2 (prije EN 50268) / VDE 0482-1034-2 - vidljivost > 70%

Očuvanje izolacijskih svojstava u požaru, bez kratkog spoja (Insulation integrity):

FE180 - vatrootpornost: prema IEC 60331 / EN 50200 / VDE 0482-1 - na temperaturi od 800 °C, 180 minuta

Očuvanje električne funkcije sustava u požaru (Circuit integrity):

E90: prema HRN DIN 4102 dio 12, 90 minuta

1. Vodič:

bakar, razreda 1 ili 2 prema HRN HRN HD 383 / IEC 60228 / VDE 0295

a) razred 1: puni, okrugli (RE)

b) razred 2: višežični použeni, okrugli (RM)

2. Izolacija:

A) liskunska traka (eng. mica tape), vatrootporan bezhalogeni dielektrik

B) umreženi (unakrsno povezani) polimer bez halogena, HXI1 prema VDE 0266

žile koncentrično použene

sa zaštitnim žuto-zelenim vodičem ili bez njega

3. Ispuna:

kod kabela s više žila stavlja se ispuna

ekstrudirani bezhalogeni polimer ili

omot od staklenih niti

4. Elektrostatički zaslon:

u unutarnjem sloju spiralno omotane okrugle bakrene žice, u vanjskom sloju u suprotnoj spirali omotana bakrena traka

5. Plašt:

umrežena (unakrsno povezana) poliolefinska smjesa bez halogena koja usporava gorenje, HM1 ili HM4 prema HD 604 S1 i VDE 0276-604

boja plašta: narančasta

Označavanje vodiča bojom:

prema HRN HD 308 S2 / VDE 0293-308

Boje vodiča prema standardu

NHXCH kabeli pogodni su za fiksnu instalaciju u suhim i vlažnim prostorijama, iznad ili ispod žbuke, na kabelske police kao i u zidove i beton. Nisu za izravno polaganje u zemlju niti u vodu. Za vanjsku uporabu mogu se polagati u cijevima, no tada je potrebno poduzeti sve mjere opreza da u cijevi ne može doprijeti voda. Pogodni su za električne instalacije s izrazitim protupožarnim zahtjevima i zahtjevima za očuvanjem funkcije, za alarmne sustave, senzore za požar, dizala za evakuaciju te za druge sustave napajanja u slučaju nužde. Primjereni su za uporabu svuda gdje u slučaju požara treba zaštititi ljude i materijalna dobra. Preporučljivi su za javne objekte u kojima se okuplja puno ljudi i za objekte visoke materijalne vrijednosti, za industrijske komplekse, elektrane, trafostanice, komunalne objekte, hotele, trgovačke centre, bolnice, škole, aerodrome, podzemne željeznice i slično.

Važno je da se NHXCH kabeli ne postavljaju na obične police, nego na vatrootporne, jer one u slučaju požara zadržavaju svoju geometriju. Zadržavanje NHXCH kabela u istom položaju za vrijeme požara omogućuje dodatnu zaštitu vodljivosti kabela mineralnim slojem koji se izlučuje oko kabela kod povišene temperature.

Pogodnosti:

bez halogena, bez ispuštanja otrovnih i korozivnih plinova u slučaju požara

reducirana gustoća dima u slučaju požara

ne širi plamen u okomitom snopu kabela, teško zapaljiv

očuvana električna funkcija sustava u zadanom vremenu

Uredba o građevnim proizvodima:

Kabel nije u domeni CPR Uredbe. Ponašanje u požaru je definirano prema DIN 4102-12 E90 normi.
