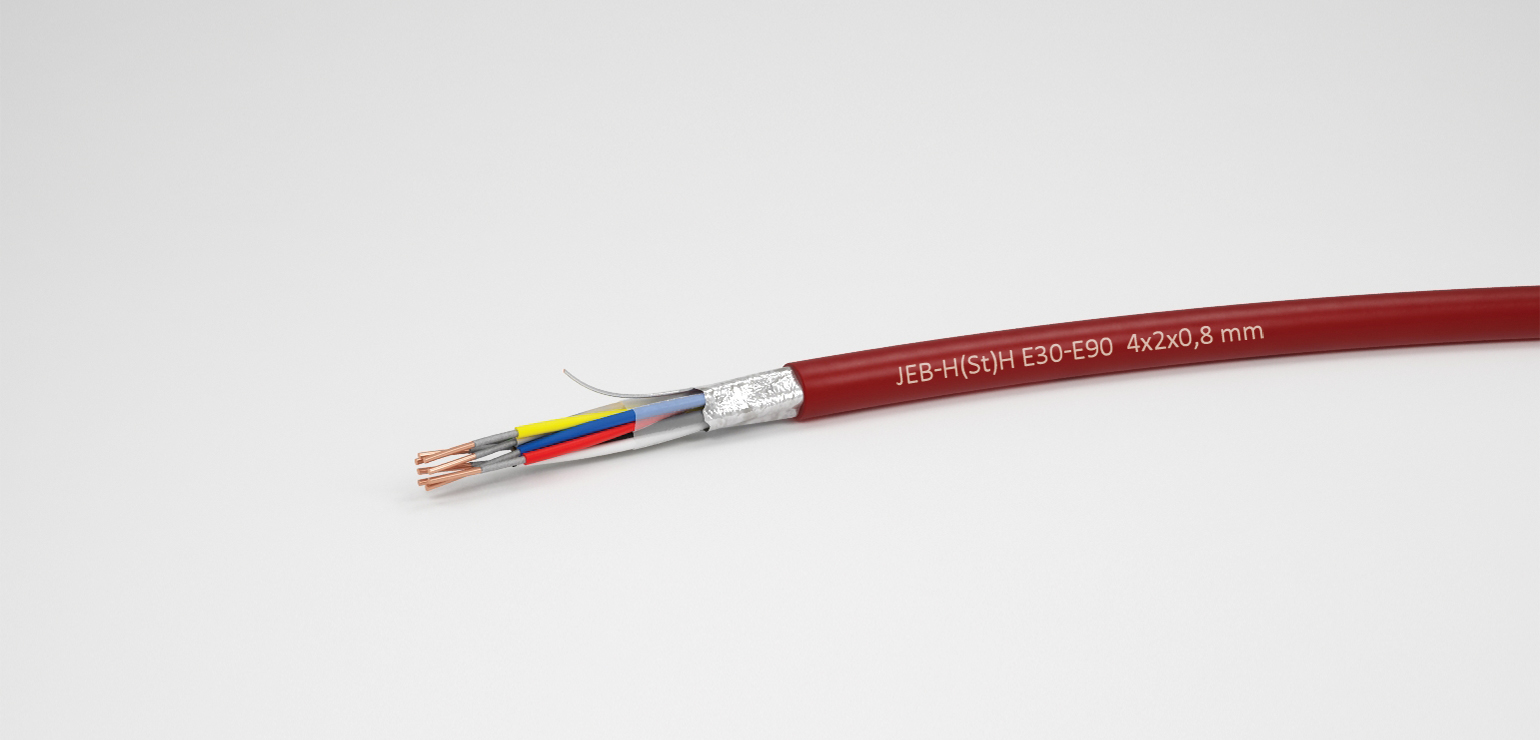

JEB-H(St)H FE180 E30-E90

Bezhalogeni vatrodojavni instalacijski kabel, poboljšanih svojstava za slučaj požara, s očuvanom el. funkcionalnošću između 30 i 90 minuta

Norme

VDE 0815

FE180: IEC 60331, VDE 0472 dio 814

E30-E90: DIN 4102 dio 12

Kodiranje

J - instalacijski kabel

E - za elektroniku

B - BRANDMELDE - vatrodojavni

H - bezhalogena izolacija

(St) - elektrostatički zaslon od plastično-metalne folije

H - bezhalogeni plašt

..Bd použen u svežnjevima

FE180 - očuvanje izolacijskih svojstava kabela u požaru 180 minuta

E30-E90 - očuvanje električne funkcionalnosti sustava u požaru između 30 i 90 minuta, ovisno o tehnici instalacije

Granični temperaturni uvjeti:

pri polaganju i s pomicanjem: -5 °C do +50 °C

fiksno ugrađeni: -30 °C do +70 °C

Ispitni napon:

žila - žila: 500 V

žila - zaslon: 2 kV

Maksimalni radni napon:

225 V (kabel nije predviđen za jaku struju i instalaciju za napajanje)

Specifična električna otpornost izolacije:

min. 100 MΩ x km

Radni kapacitet:

(pri 800Hz) maks. 120 nF/km

(ova vrijednost može se povećati za 20%, za kabele do 4 parice)

Kapacitivna sprega:

(pri 800 Hz) maks. 200 pF/100m

Otpor petlje pri 20°C:

maks. 73,2 Ω/km

Induktivnost:

približno 0,65 mH/km

Linearno prigušenje pri 800 Hz:

oko 1,2 dB/km

Minimalni unutranji polumjer savijanja:

(D = vanjski promjer kabela)

tijekom postavljanja ili uz višestruko savijanje s naprezanjem: 7,5 D

jednostruko savijanje bez naprezanja: 2,5 D

Samogasivost (Flame retardant):

prema IEC 60332-1 / EN 60332-1

Bez širenja plamena u okomitom snopu kabela (No flame propagation):

prema IEC 60332-3 / EN 50266-1,-2 / VDE 0482-266-2-4

Bezhalogenost:

prema IEC 60754-1 / EN 50267 -1,-2-1 / VDE 0482-267 -1,-2-1

Nekorozivni plinovi izgaranja:

prema IEC 60754-2 / EN 50267-2-2 / VDE 0482-267-2-2

Niska gustoća dima:

prema IEC 61034-2 / EN 61034-2 (prije EN 50268) / VDE 0482-1034-2 - vidljivost > 70%

Očuvanje izolacijskih svojstava u požaru, bez kratkog spoja (Insulation integrity):

FE180 - vatrootpornost: prema IEC 60331 / EN 50200 / VDE 0482-1 - na temperaturi od 800 °C, 180 minuta

Očuvanje električne funkcije sustava u požaru (Circuit integrity):

E30-E90: prema HRN DIN 4102 dio 12, 30-90 minuta

1. Vodič:

bakreni goli vodič punog presjeka, promjera 0,8 mm

2. Izolacija:

umreženi (unakrsno povezani) polimer bez halogena (kod nekih proizvođača i liskunska traka kao prvi sloj izolacije visokih vatrootpornih svojstava, eng. mica tape)

po dva vodiča uvijena su u paricu, svake četiri parice použene su u svežanj, a svežnjevi su použeni u slojeve

svežnjevi mogu biti označeni omotanim numeriranim filmom

3. Separator:

PEPT - plastična traka od poli(etilen/propilena) ili poliesterska traka

4. Elektrostatički zaslon:

aluminij-laminirana poliesterska traka i pokositreni bakreni kontaktni vodič promjera 0,8 mm (presjeka 0,5 mm² )

5. Plašt:

umrežena (unakrsno povezana) poliolefinska smjesa bez halogena koja usporava gorenje, HM2 prema HD 604 S1 i VDE 0207 dio 24

boja plašta: crvena (često s oznakom „Brandmeldekabel“)

Označavanje vodiča bojom:

prema VDE 0815 za industrijske elektroničke kabele

Boje vodiča prema standardu

Bezhalogeni instalacijski vatrodojavni kabel s poboljšanim svojstvima za slučaj požara, upotrebljava se unutar sustava za mjerenja, podatkovnih i upravljačkih sustava. Elektrostatički zaslon štiti prijenosne krugove od vanjskih ometajućih elektromagnetskih utjecaja. Primjereni su za fiksnu instalaciju unutar suhih ili vlažnih prostorija, gdje u slučaju požara treba zaštititi ljude i materijalna dobra. Preporučljivi su za javne i industrijske objekte u kojima se okuplja puno ljudi i za objekte visoke materijalne vrijednosti. Ne smiju se polagati direktno u zemlju niti u vodu, nisu za vanjsku uporabu (osim uz primjerenu zaštitu od sunca), nisu predviđeni za napajanje. Kabel je siguran prema testu od 180 minuta - izolacija ostaje cjelovita kod utjecaja otvorenog plamena za vrijeme testnog perioda od 180 minuta. Očuvana funkcionalnost 30 ili 90 minuta ovisi o tehnici instalacije. E30: Kabel omogućava funkcionalnost sustava u trajanju od 30 minuta u slučaju požara, što ljudima i životinjama omogućava spašavanje iz zgrade koja gori.

30 minuta omogućava funkcionalnost alarmnih sustava, nužne rasvjete, dizala za putnike za slučajeve evakuacije izuzev kabela koji su instalirani unutar ljestvi za okna i strojarnicama. E90: Kabel omogućava funkcionalnost sustava u trajanju od 90 minuta u slučaju požara, u podmorskim postajama pod povećanim tlakom da bi se izbjegao dim i povećanje temperature na sigurnosnim stepenicama i unutarnjim prostorijama, ljestvama za okna i strojarnicama, za dizala za vatrogasne brigade te u dizalima u bolnicama.

Pogodnosti:

bez halogena, bez ispuštanja otrovnih i korozivnih plinova u slučaju požara

reducirana gustoća dima u slučaju požara

ne širi plamen u okomitom snopu kabela, teško zapaljiv

očuvana električna funkcija sustava u zadanom vremenu

Uredba o građevnim proizvodima:

Kabel nije u domeni CPR Uredbe. Ponašanje u požaru je definirano prema DIN 4102-12 E90 normi.
