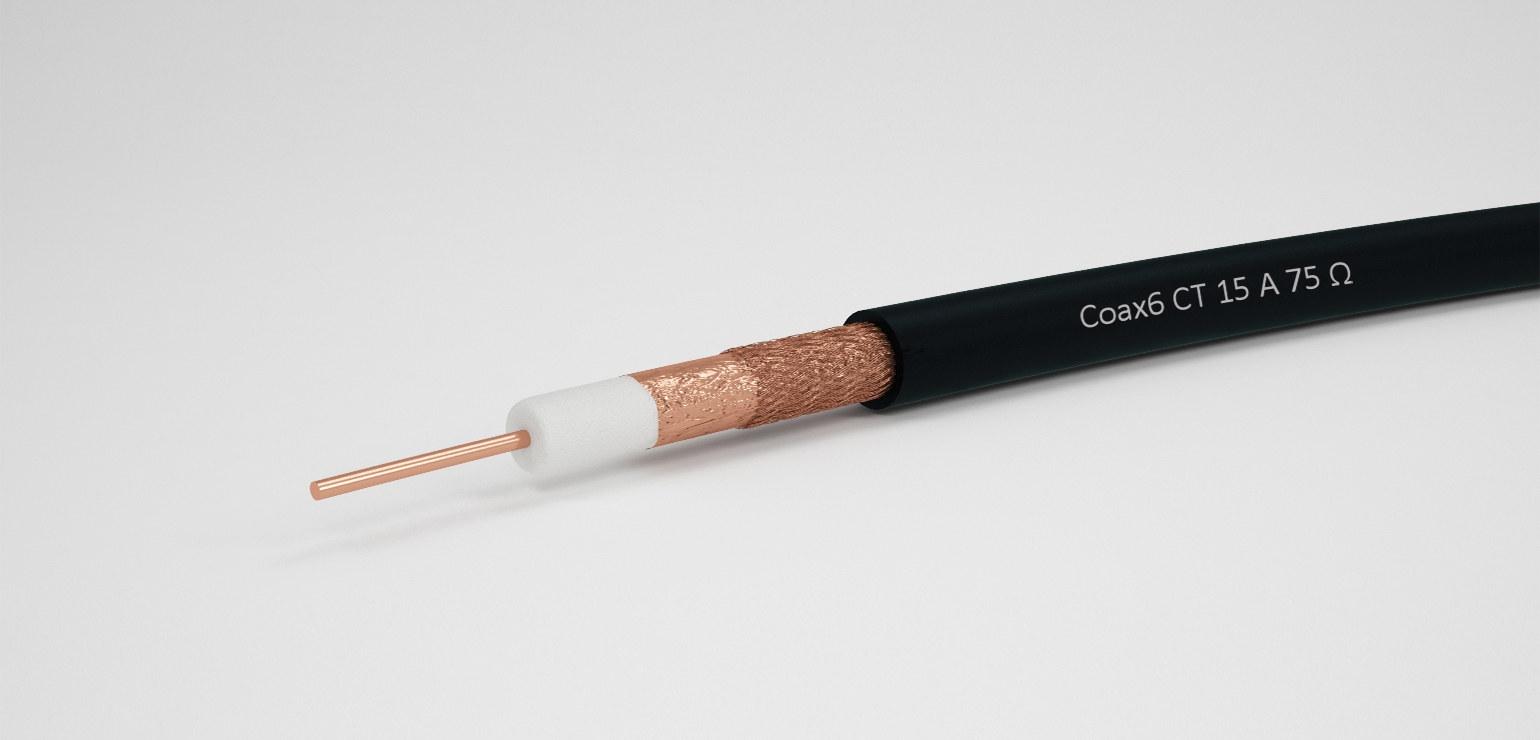

Coax6 CT 15 A 75 Ω

Koaksijalni glavni distribucijski (trunk) CATV kabel

Koaksijalni kabeli

Data sheet

Coax6 CT 15 A 75 Ω

Koaksijalni glavni distribucijski (trunk) CATV kabel

Norme

EN 50117-2-3

Kodiranje

Coax6 - koaksijalni kabel s gušenjem od približno 6 dB/100m na MHz

CT - Copper Trunk kabel

15 - promjer unutarnjeg vodiča 1,55 mm

A - Advanced razred

Konstrukcija

Izvedba

Promjer
mm

Težina
kg/km

Pakovanje

Dimenzije
N x mm2

Coax6 CT 15 A

Izvedba

75 Ω

Promjer
mm

Težina
kg/km

0,00

Pakovanje

REZ

Granični temperaturni uvjeti:

pri polaganju: -5 °C do +60 °C

radna temperatura: -40 °C do +70 °C

Ispitni napon:

Dielektrik (1 min): 2 kV

Plašt (1 min): 3,75 kV

Impedancija:

75 ± 2 Ω

Maksimalna sila naprezanja:

300 N

Minimalni unutranji polumjer savijanja:

(D = vanjski promjer kabela)

bez opterećenja: 7,5D

pod opterećenjem: 15D

Vodiči, izolacija (dielektrik) i plašt su koncentrični. Kabel održava funkciju ako su unutarnji i vanjski vodič na točnoj konstantnoj udaljenosti, ne smije doći do presavijanja kabela.

1. Unutarnji poluvodički zaslon:

bakar, puni, promjera 1,55 mm

2. Dielektrik:

dielektrik: pjenasti polietilen, vanjskog promjera 7,25 mm

3. Vanjski vodič:

1. sloj: Cu-PET-Cu folija

2. sloj: oplet od bakrenih žica, 60% optičko prekrivanje, vanjskog promjera 8,1 mm

5. Plašt:

PE, vanjski promjer 10,1 ± 0,3 mm

boja plašta: bijela ili crna

PE je bez halogena

Koaksijalni Coax6 kabel, primjenjuje se kao vod između glavne stanice i kućnih priključaka. Pogodan je za direktno polaganje u zemlju ili fiksnu instalaciju u kabelske cijevi i kanale.

Pjenasti polietilen niske dielektrične konstante omogućuje nisko gušenje, nisku distorziju signala i vrlo visoku brzinu rasprostiranja signala. Plašt od polietilena osigurava otpornost na vanjske utjecaje.

Uredba o građevnim proizvodima:

Kabel nije namijenjen za stalnu ugradnju u prostorijama u kojima borave ljudi, stoga nije obuhvaćen CPR uredbom.
